3842549860
W magazynie
31,26 zł
Brutto
31,26 zł brutto
25,42 zł netto
Dostawa w ciągu 1-2 dni

help_outlineZłóż zapytanie ofertowe
Łącznik węzłowy sześcienny 20/3 z zestawem montażowym

Łącznik węzłowy sześcienny 20/3 z zestawem montażowym

Akceptuję zasady polityki prywatności

Łącznik węzłowy sześcienny 20/3 z zestawem montażowym

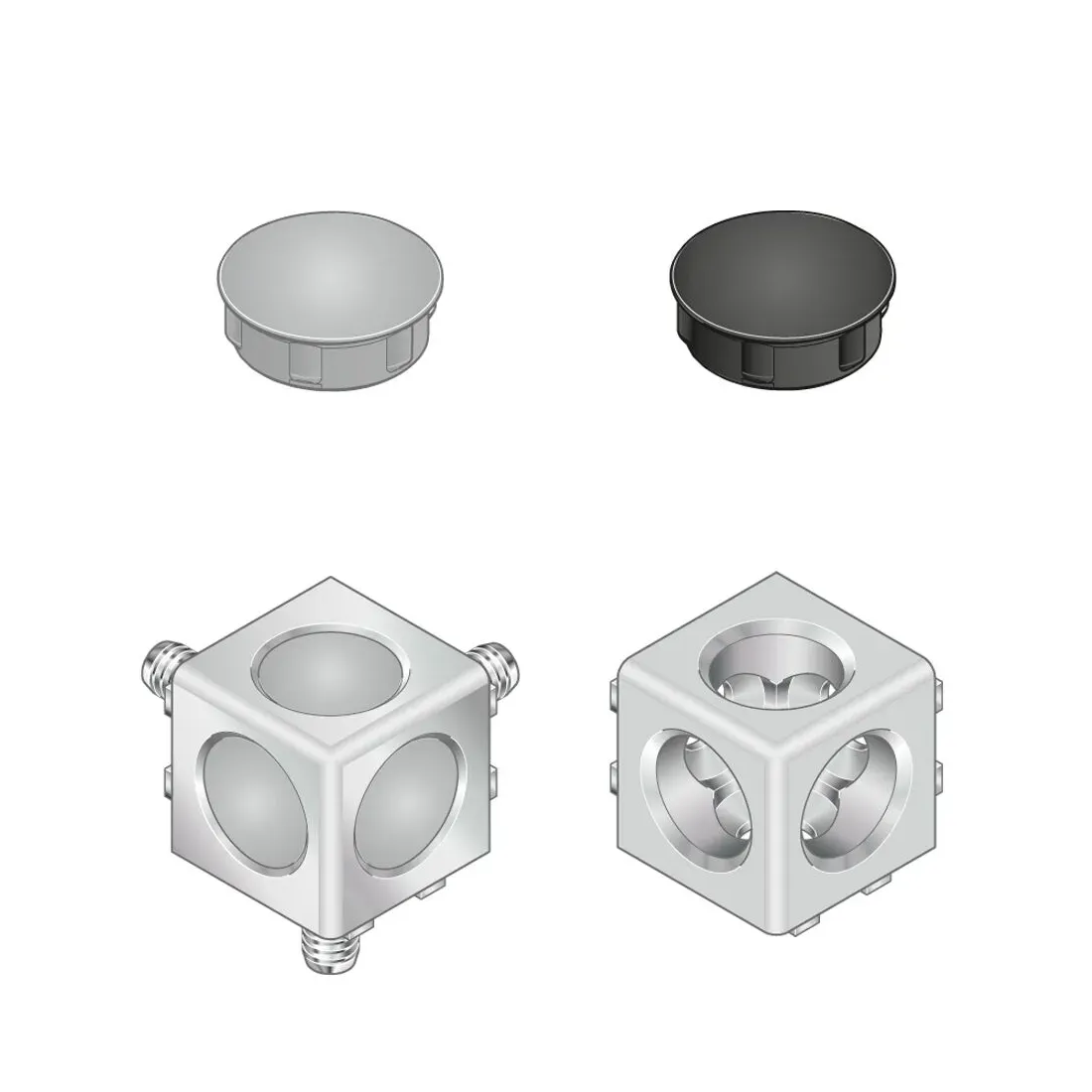

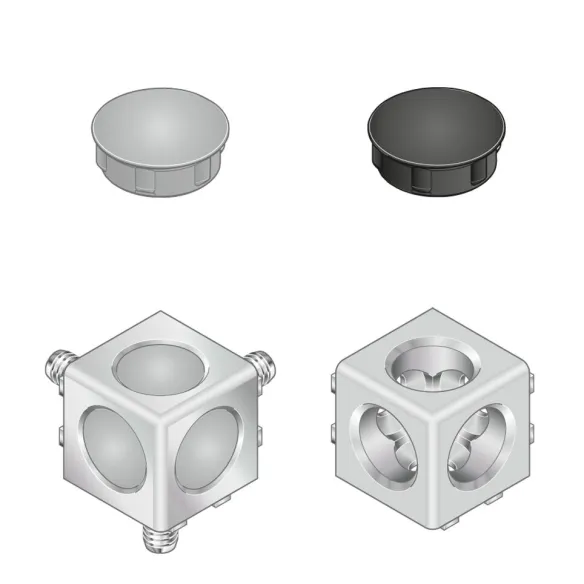

Łącznik węzłowy sześcienny 20/3 z zestawem montażowym służy do wykonywania połączeń narożnych trzech profili w konstrukcjach z profili aluminiowych. Element przeznaczony jest do profili o wymiarze 20x20 mm z rowkiem 6 mm. Łącznik tworzy węzeł 3-kierunkowy i pozwala prowadzić połączenie profili w narożniku bez stosowania zewnętrznych kątowników. Korpus wykonany jest z aluminiowego odlewu ciśnieniowego. W komplecie znajduje się zestaw montażowy, który ułatwia dobranie elementów złącznych do tego wariantu łącznika. Produkt może być stosowany w konstrukcjach ESD, w których wymagane jest ograniczenie gromadzenia się lub odprowadzanie ładunków elektrostatycznych.

Kluczowe cechy produktu

  • typ: łącznik węzłowy sześcienny
  • wymiar 20x20 mm
  • wariant 20/3
  • rozmiar rowka [6]
  • do systemów profili aluminiowych z rowkiem 6 mm
  • układ połączenia: 3-kierunkowy węzeł narożny
  • wykonanie z aluminiowego odlewu ciśnieniowego
  • w komplecie zestaw montażowy
  • możliwość stosowania w konstrukcjach ESD wymagających odprowadzania ładunków elektrostatycznych

Zastosowanie

  • połączenia narożne profili aluminiowych 20x20 mm
  • węzły 3-kierunkowe w konstrukcjach z profili aluminiowych
  • stanowiska robocze i montażowe
  • osłony maszyn i wygrodzenia
  • przenośniki i systemy transportowe
  • zabudowy stanowisk produkcyjnych
  • ramy pod czujniki, prowadnice, panele i wyposażenie dodatkowe
  • aplikacje ESD, w których wymagane jest odprowadzanie ładunków elektrostatycznych

Dane techniczne

Rozmiar rowka [mm]
6
Z materiałem do mocowania
Tak

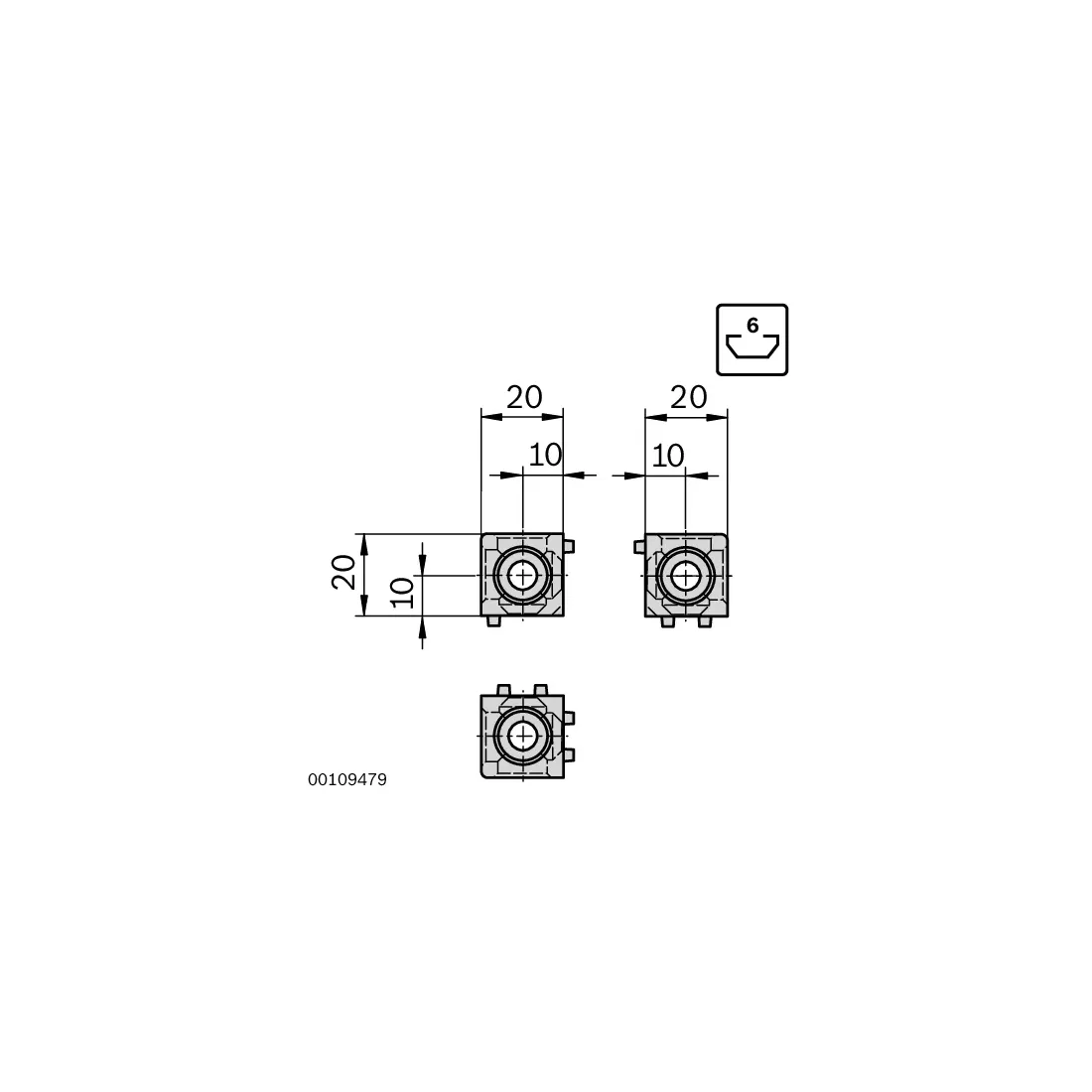

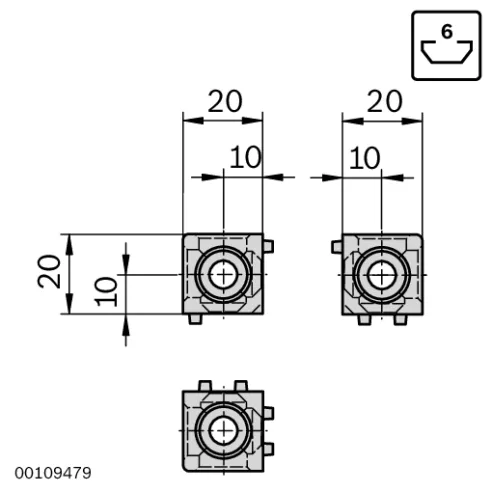

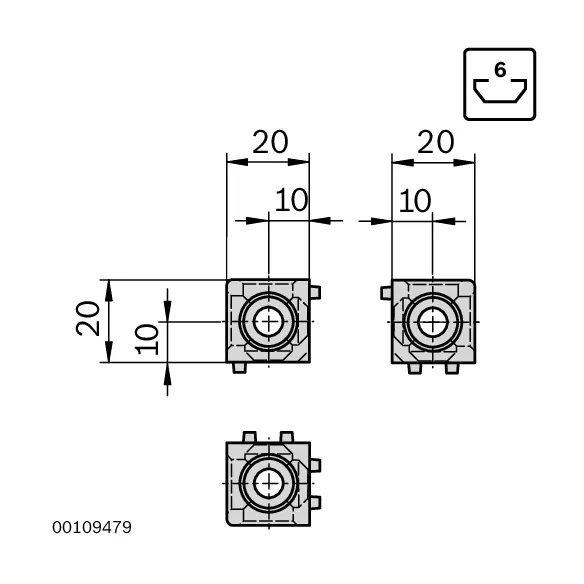

Wymiary [mm]
20x20
Moment gnący 3P [Nm]
23
Materiał do mocowania
3 x śruba z łbem stożkowym płaskim S6x16
Typ łącznika
Węzłowy sześcienny
Liczba wyjść
3
Masa [kg]
0.03
Materiał
Aluminiowy odlew ciśnieniowy
ESD
Tak
Zakres dostawy
Z materiałem do mocowania, Łącznik węzłowy sześcienny (Standard), Zaślepka D12 szara ostrzegawcza (PP)
Zalecane akcesoria
Zaślepka D12 czarna (PP)
