Łącznik węzłowy sześcienny 45/3 zestaw designLINE
Łącznik węzłowy sześcienny 45/3 zestaw designLINE
Łącznik węzłowy sześcienny 45/3 zestaw designLINE
Łącznik węzłowy sześcienny 45/3 zestaw designLINE

Łącznik węzłowy sześcienny 45/3 zestaw designLINE

3842549873
Na zamówienie
56,43 zł
Brutto
56,43 zł brutto
45,88 zł netto
Dostawa do 20 dni roboczych

help_outlineZłóż zapytanie ofertowe
Łącznik węzłowy sześcienny 45/3 zestaw designLINE

Łącznik węzłowy sześcienny 45/3 zestaw designLINE

Akceptuję zasady polityki prywatności

Łącznik węzłowy sześcienny 45/3 zestaw designLINE

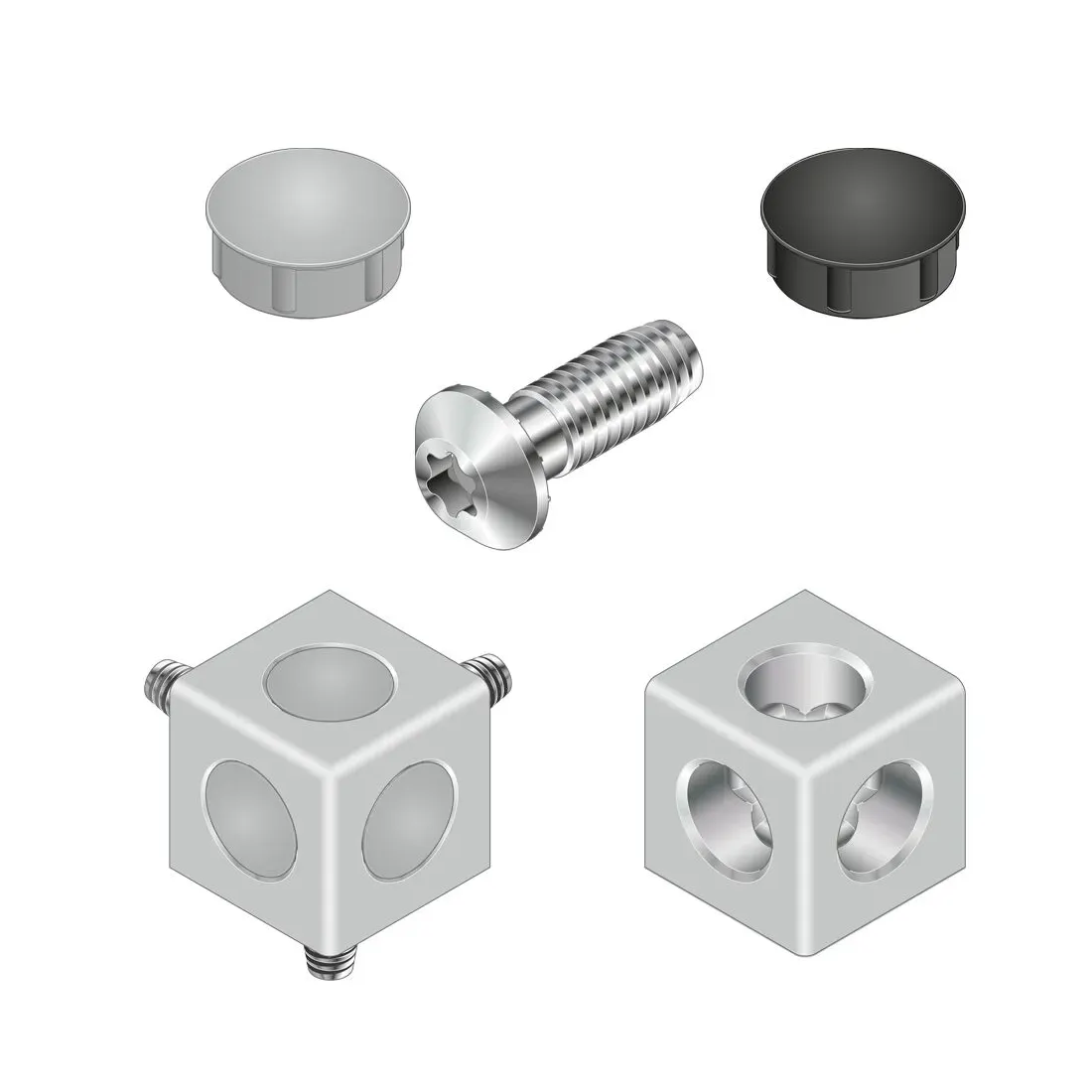

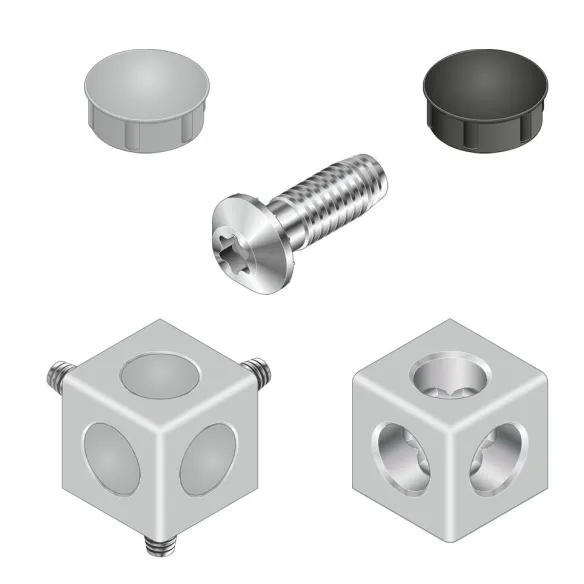

Łącznik węzłowy sześcienny 45/3 zestaw designLINE służy do wykonywania połączeń narożnych trzech profili w konstrukcjach z profili aluminiowych. Element przeznaczony jest do profili o wymiarze 45x45 mm z rowkiem 10 mm. Łącznik tworzy węzeł 3-kierunkowy i pozwala prowadzić połączenie profili w narożniku bez stosowania zewnętrznych kątowników. Korpus wykonany jest z lakierowanego aluminiowego odlewu ciśnieniowego. Wersja designLINE ma lakierowane wykończenie i jest przeznaczona do miejsc, w których element montażowy pozostaje widoczny. W komplecie znajduje się zestaw montażowy. Produkt może być stosowany w konstrukcjach ESD, w których wymagane jest ograniczenie gromadzenia się lub odprowadzanie ładunków elektrostatycznych.

Kluczowe cechy produktu

  • typ: łącznik węzłowy sześcienny
  • wymiar 45x45 mm
  • wariant 45/3
  • rozmiar rowka [10]
  • do systemów profili aluminiowych z rowkiem 10 mm
  • układ połączenia: 3-kierunkowy węzeł narożny
  • wykonanie z lakierowanego aluminiowego odlewu ciśnieniowego
  • wersja designLINE
  • w komplecie zestaw montażowy
  • możliwość stosowania w konstrukcjach ESD wymagających odprowadzania ładunków elektrostatycznych

Zastosowanie

  • połączenia narożne profili aluminiowych 45x45 mm
  • węzły 3-kierunkowe w konstrukcjach z profili aluminiowych
  • stanowiska robocze i montażowe
  • osłony maszyn i wygrodzenia
  • przenośniki i systemy transportowe
  • zabudowy stanowisk produkcyjnych
  • ramy pod czujniki, prowadnice, panele i wyposażenie dodatkowe
  • aplikacje ESD, w których wymagane jest odprowadzanie ładunków elektrostatycznych

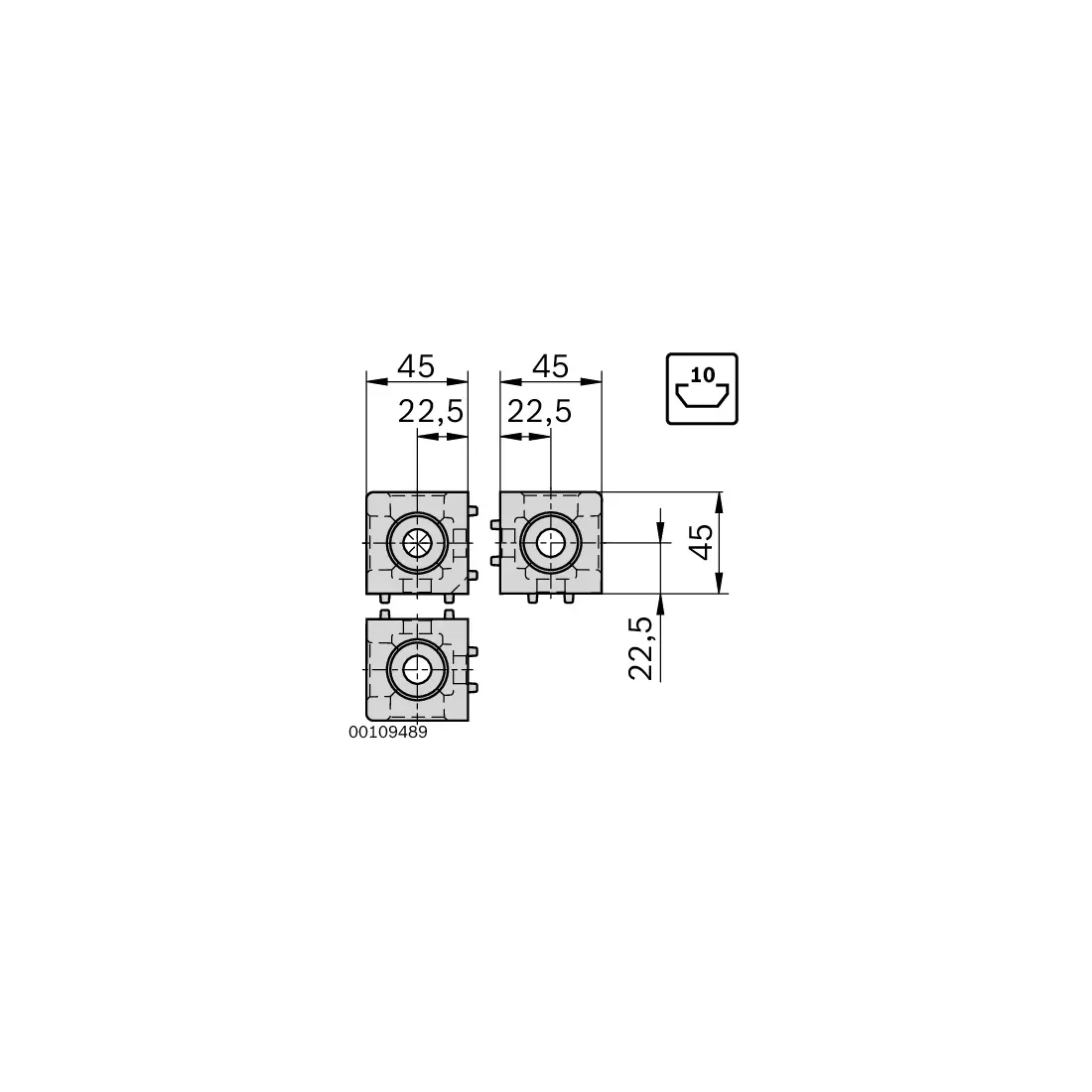

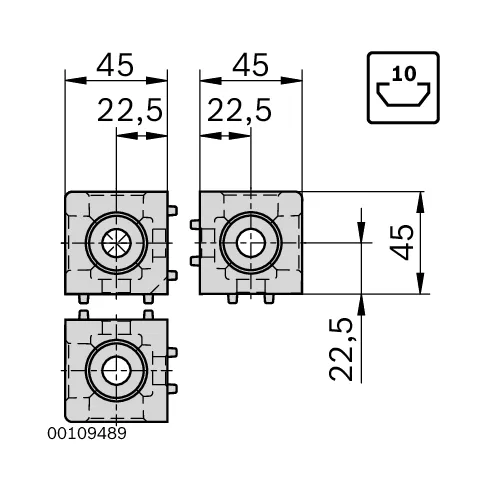

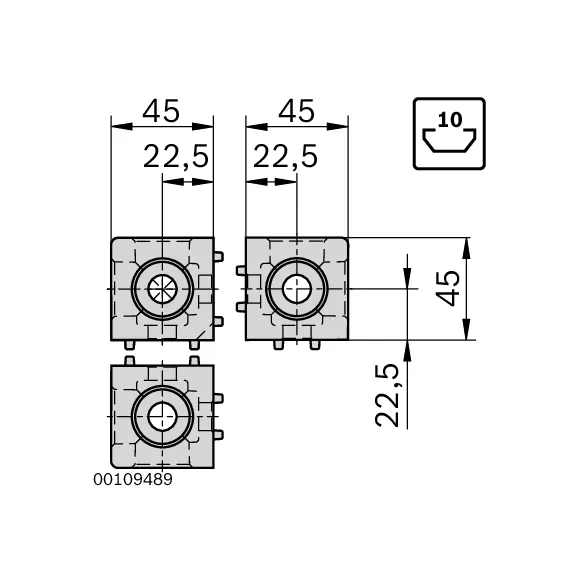

Dane techniczne

Rozmiar rowka [mm]
10
Z materiałem do mocowania
Tak
Wymiary [mm]
45x45
Moment gnący 1 [Nm]
170
Materiał do mocowania
3 x śruba S12x30
Typ łącznika
Węzłowy sześcienny
Liczba wyjść
3
Masa [kg]
0.22
Materiał
Aluminiowy odlew ciśnieniowy lakierowany
ESD
Tak
Zakres dostawy
Z materiałem do mocowania, Łącznik węzłowy sześcienny designLINE, Zaślepka D24 szara ostrzegawcza (PP)
Zalecane akcesoria
Zaślepka D24 czarna (PP)
