Profil aluminiowy 20x20 2N

Profil aluminiowy 20x20 2N

Akceptuję zasady polityki prywatności

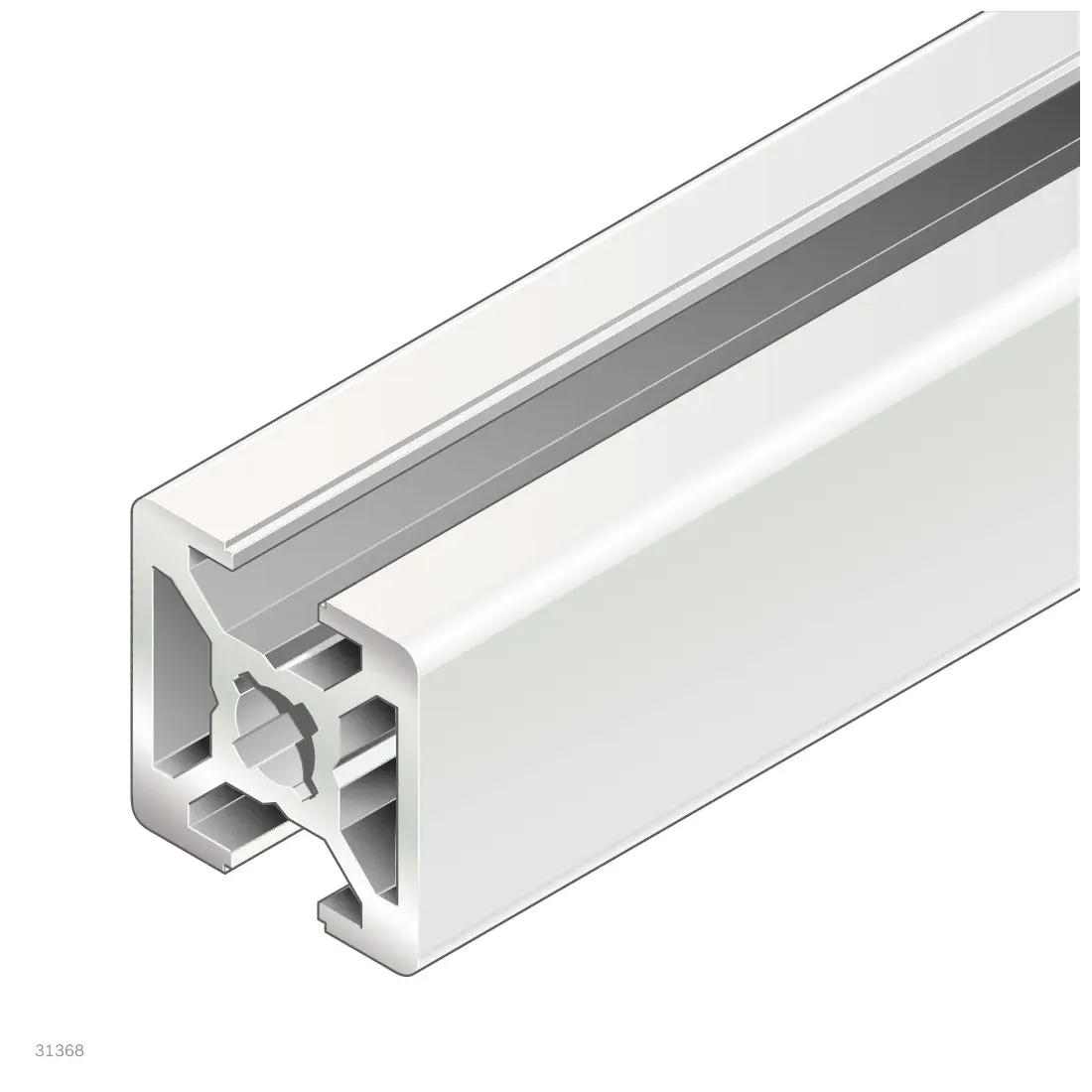

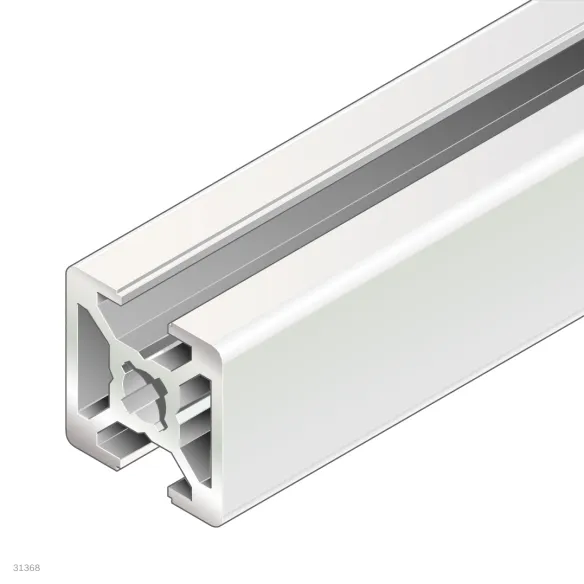

Profil aluminiowy 20x20 2N z rowkiem 6 mm

Profil aluminiowy 20x20 2N ma dwa otwarte rowki 6 mm na przeciwległych bokach i dwa zamknięte, również przeciwległe boki. Stosuje się go w lekkich ramach, gdy mocowanie jest potrzebne z dwóch przeciwnych stron profilu.

Zamknięte boki zapewniają gładkie wykończenie widocznych części konstrukcji. Do montażu stosuje się połączenia skręcane.

W wersji 2N otwarte rowki leżą naprzeciw siebie, a w 2NVS obok siebie, tworząc naroże. Dlatego 2N nie zastąpi 2NVS. Przed zakupem sprawdź, z których stron potrzebujesz mocowań.

Co wyróżnia ten profil?

  • Przeciwległe rowki pozwalają mocować panele lub osprzęt z obu stron profilu, na przykład w przegrodzie lub ściance działowej.

  • Dwa gładkie boki pozostają widoczne bez odsłoniętych rowków.

  • Profil sprawdza się tam, gdzie wersja z czterema rowkami nie jest potrzebna, bo mocowania są tylko z dwóch stron.

Parametry produktu

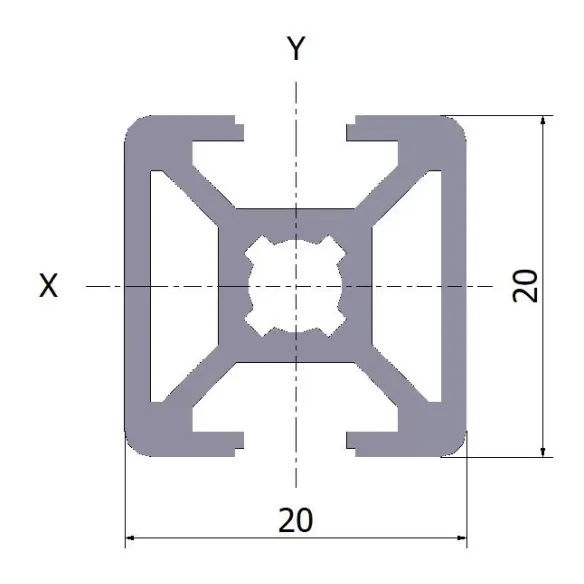

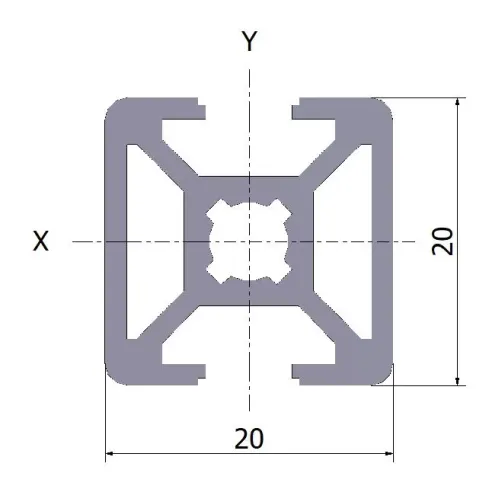

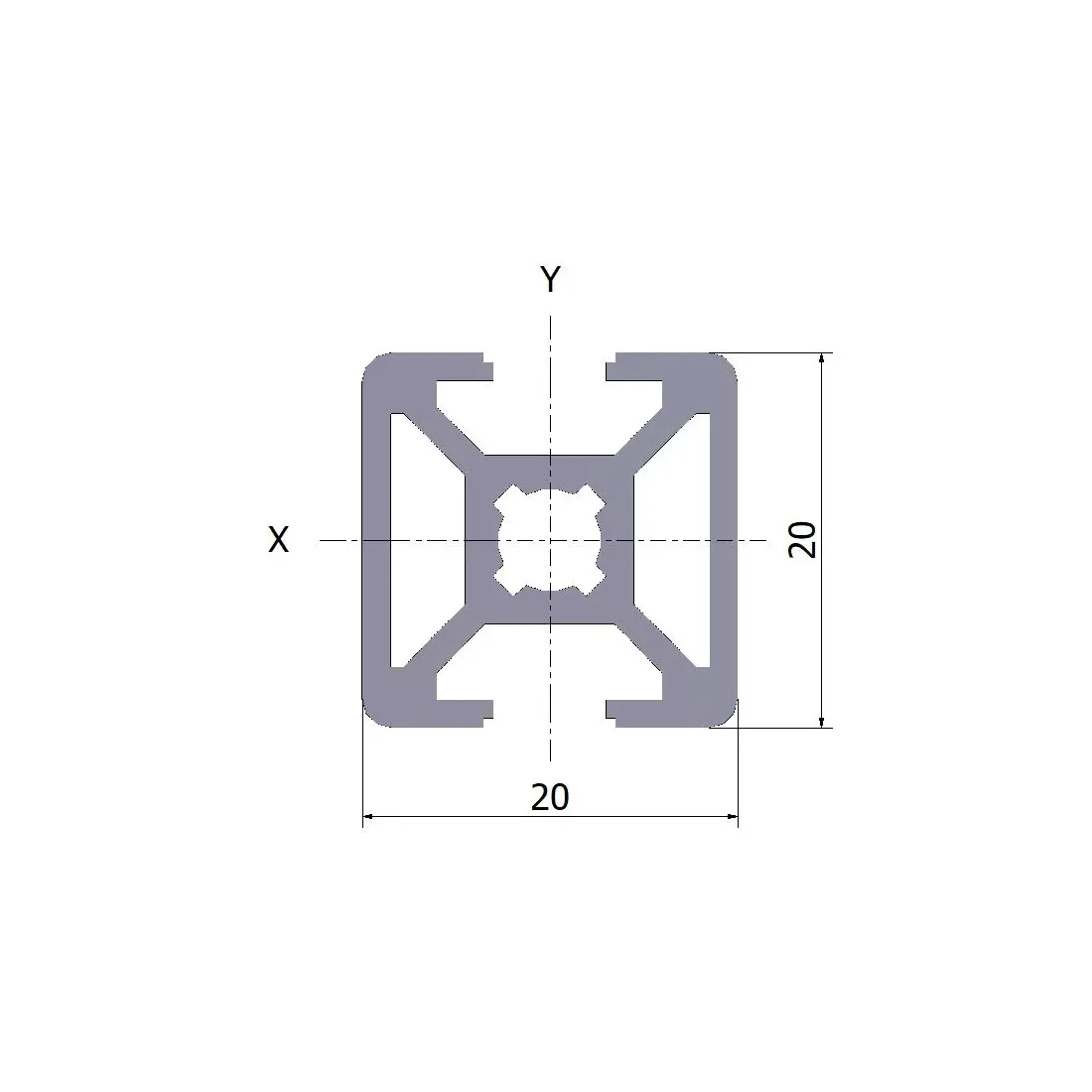

Wymiary: 20x20 mm

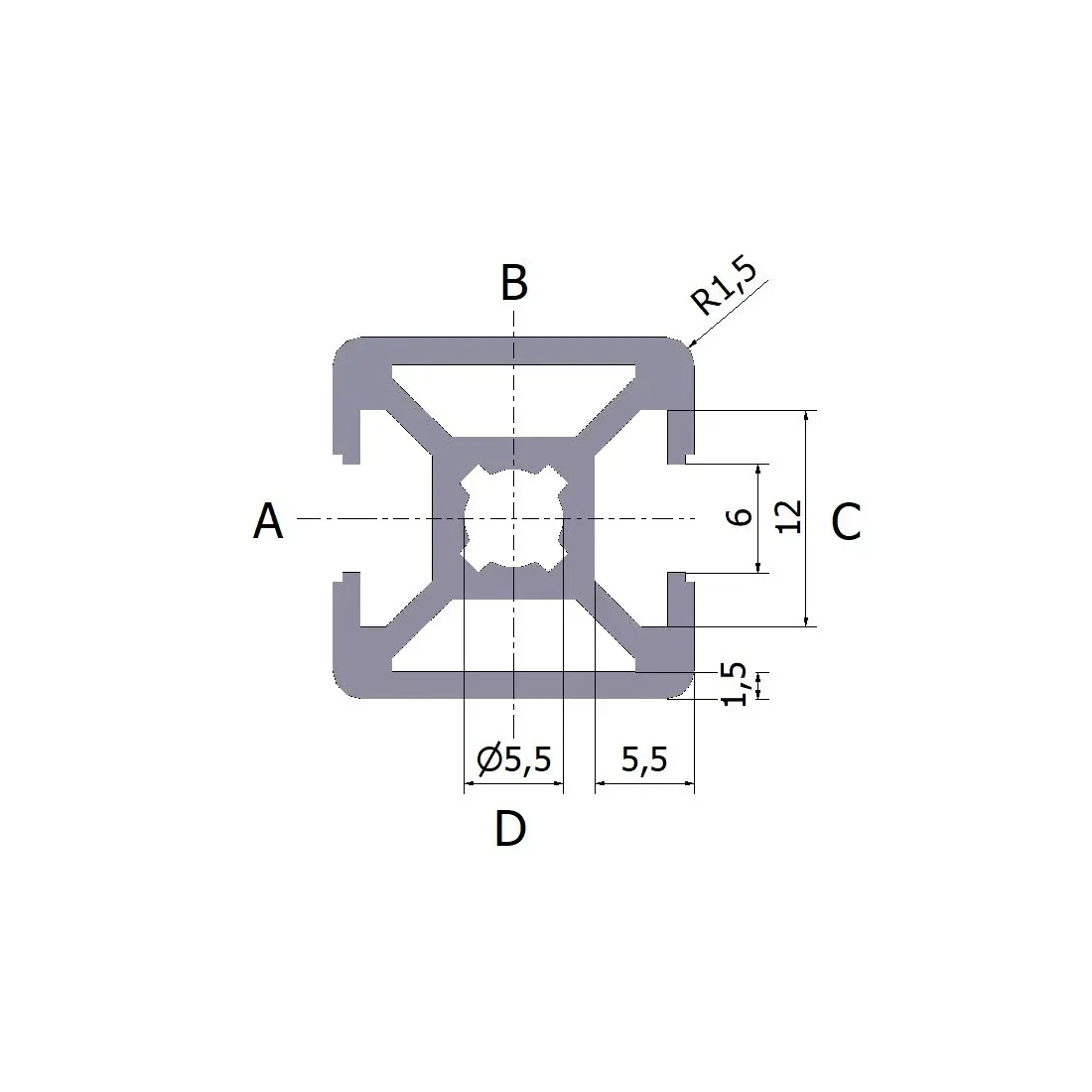

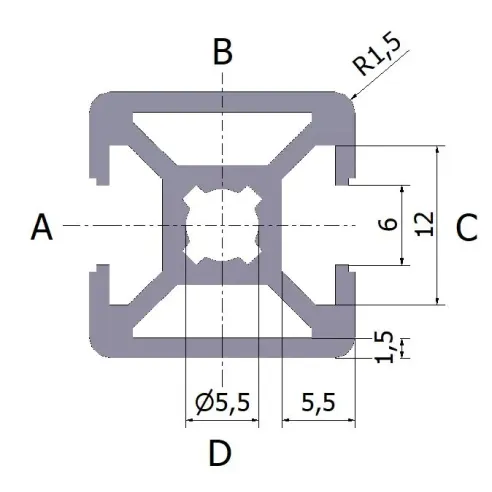

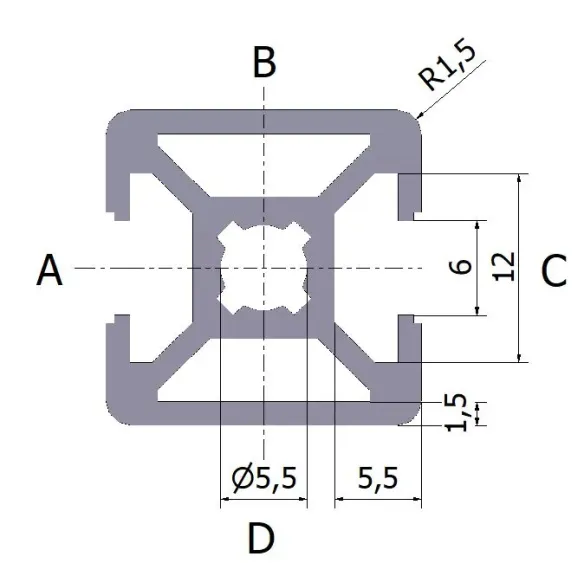

Rowek: 6 mm
Liczba otwartych rowków: 2
Układ rowków: Przeciwległe
Powierzchnie zamknięte: 2
Materiał i wykończenie: Aluminium anodowane
Numer katalogowy: 3842993422

Przykłady zastosowania

  • Ramy i stelaże - konstrukcje z mocowaniem po dwóch przeciwnych stronach.

  • Osłony techniczne - ramy pod panele i zabudowy.

  • Stanowiska robocze - mocowanie uchwytów i wyposażenia.

  • Konstrukcje pomocnicze - elementy niewielkich urządzeń.

Akcesoria i montaż bez spawania

Do rowka 6 mm dobierzesz nakrętki i wpusty rowkowe, śruby młoteczkowe, kątowniki oraz łączniki. Pozwalają one przykręcić elementy ramy i wyposażenia bez spawania. Przed zakupem sprawdź, czy wybrane akcesoria pasują do układu rowków danego wariantu.

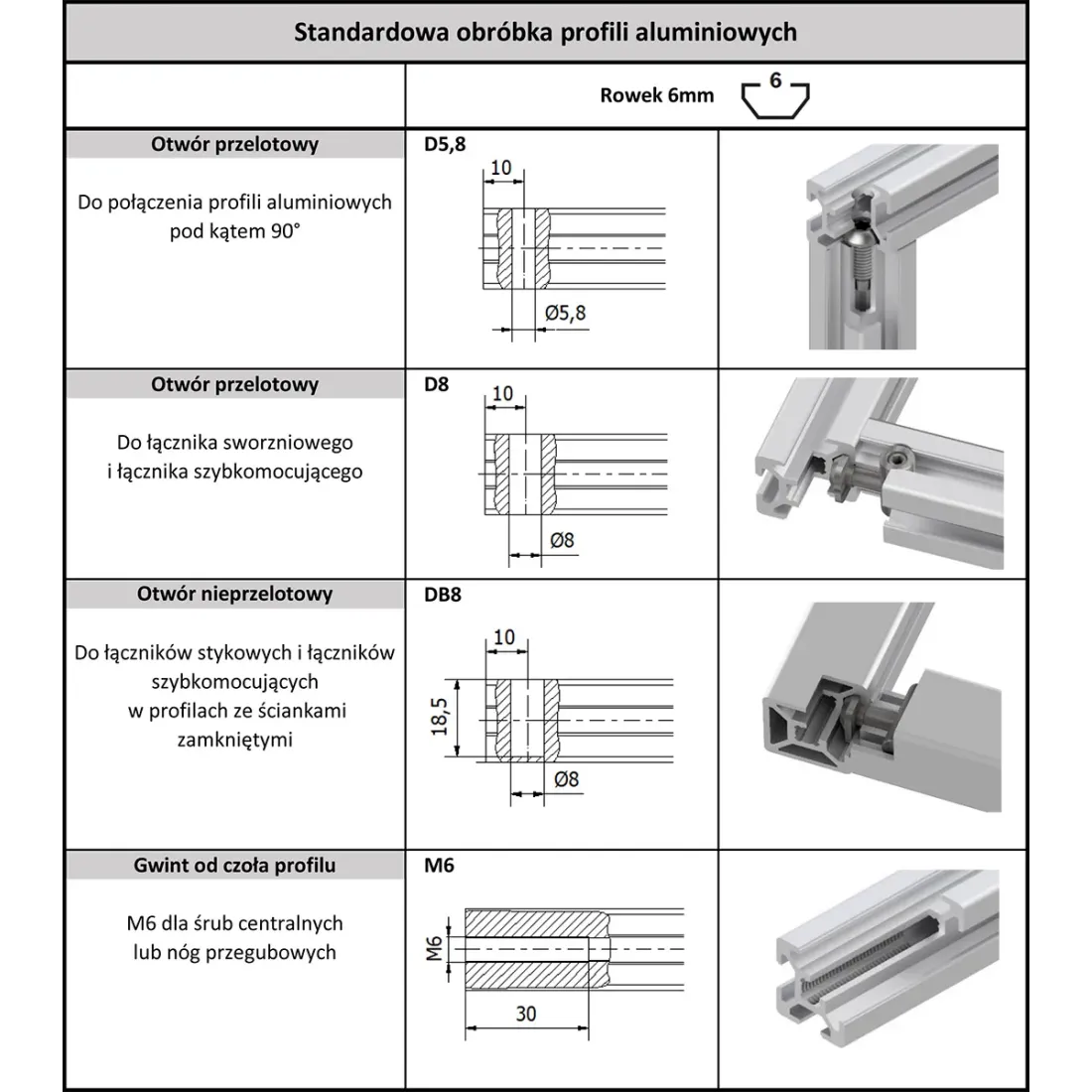

Cięcie i obróbka profili na wymiar

Możemy dociąć profil do wymaganej długości oraz wykonać otwory, gwinty i frezowania. Dostaniesz elementy gotowe do montażu, więc na miejscu zostaje tylko ich skręcenie i zamocowanie wyposażenia. Przy nietypowej obróbce prześlij rysunek lub specyfikację.

Zamów profil

Wybierz profil 20x20 2N do konstrukcji z mocowaniem po dwóch przeciwnych stronach. Zamów profil i dopasowane elementy montażowe.

Dane techniczne

Rozmiar [mm]
20x20
Rozmiar rowka [mm]
6
Typoszereg
20
Przekrój
20x20 2N
Typ profilu
2N
Otwarte rowki
2
Kolor
W kolorze naturalnym
Długość min. [L min] [mm]
50
Długość maks. [L max] [mm]
3000
Powierzchnia profilu [A] [cm²]
1.8
Moment bezwładności względem osi X [lx] [cm⁴]
0.7
Moment bezwładności względem osi Y [ly] [cm⁴]
0.8
Moment bezwładności przy skręcaniu [It] [cm⁴]
0.31
Wskaźnik wytrzymałości na zginanie względem osi X [Wx] [cm³]
0.7
Wskaźnik wytrzymałości na zginanie względem osi Y [Wy] [cm³]
0.8
Moment wytrzymałości na skręcanie [Wt] [cm³]
0.52
Masa [kg/m]
0.5
Materiał
Aluminium anodowane
Zalecane akcesoria
Zaślepka 20x20 szara ostrzegawcza, Zaślepka 20x20 czarna
